大口径直缝埋弧焊管机组

JCOE制管工艺视频

RBE制管工艺工作视频

一、大口径直缝埋弧焊管机组介绍:
大口径直缝埋弧焊管生产工艺分为两种,一种是JCOE工艺,一种是RBE工艺。
JCOE生产工艺优点是可以生产超过30mm厚度的钢管,适合特厚壁钢管生产;缺点是生产效率低(10支/小时),投资比较大。通常用于管径范围Φ508-Φ1422mm,壁厚8-40mm,长度10-12.5m规格直缝埋弧钢管的生产 RBE生产工艺优点是生产效率高(15支/小时),投资比较小;缺点是壁厚最大不超过30mm。通常用于管径范围Φ508-Φ1422mm,壁厚6-30mm,长度10-12.5m规格直缝埋弧钢管的生产。
JCOE机组的生产工艺:钢板超声波探伤机→钢板铣边机→前预弯机→JCO制管成型机→预焊装置→钢管内焊装置→钢管外焊装置→焊缝超声波探伤机→钢管焊缝(X射线)探伤机→钢管全管体扩径机→钢管水压试验机→钢管压力矫直机→钢管整圆机→钢管管端内外焊缝修平机→钢管平头倒棱机→钢管超声波相控阵检测装置→钢管焊缝X射线检测装置→管端X光拍片→称重测长→钢管内、外壁喷标记→出厂。
RBE机组的生产工艺:钢板超声波探伤机→钢板铣边机→RB制管成型机→后预弯机→预焊装置→钢管内焊装置→钢管外焊装置→焊缝超声波探伤机→钢管焊缝(X射线)探伤机→钢管全管体扩径机→钢管水压试验机→钢管压力矫直机→钢管整圆机→钢管管端内外焊缝修平机→钢管平头倒棱机→钢管超声波相控阵检测装置→钢管焊缝X射线检测装置→管端X光拍片→称重测长→钢管内、外壁喷标记→出厂。

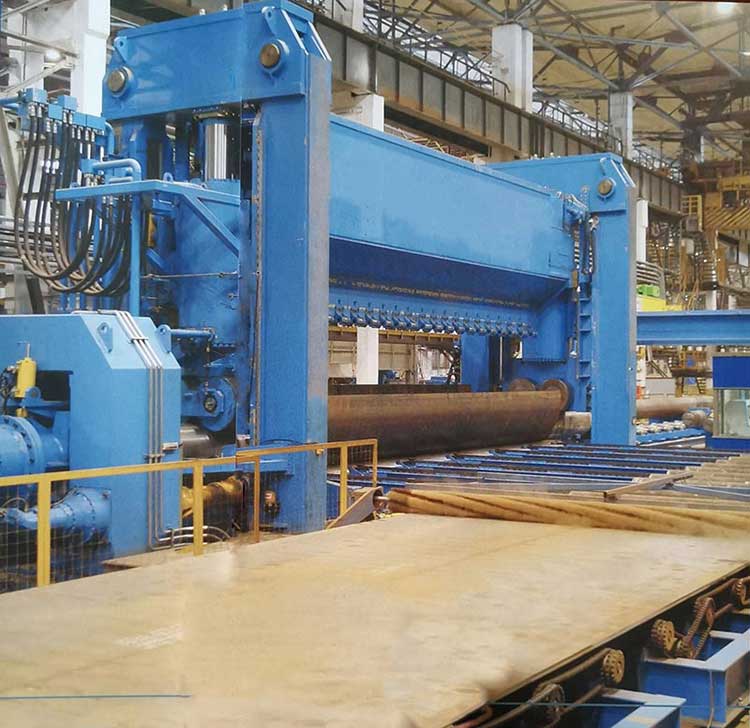

RB成型机

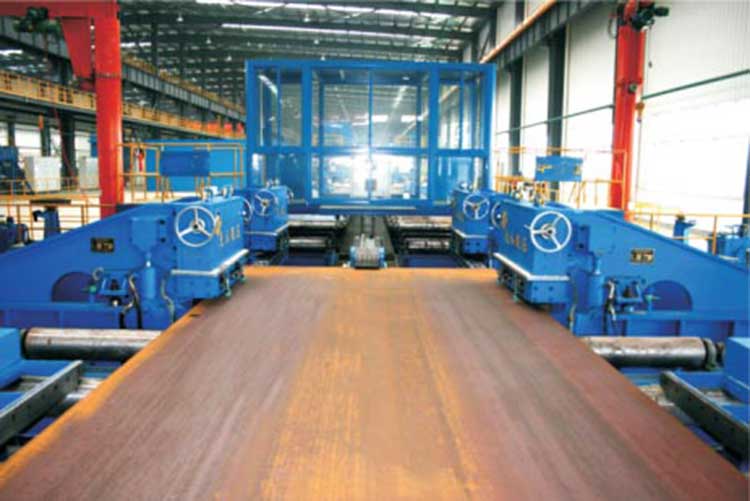

铣边机

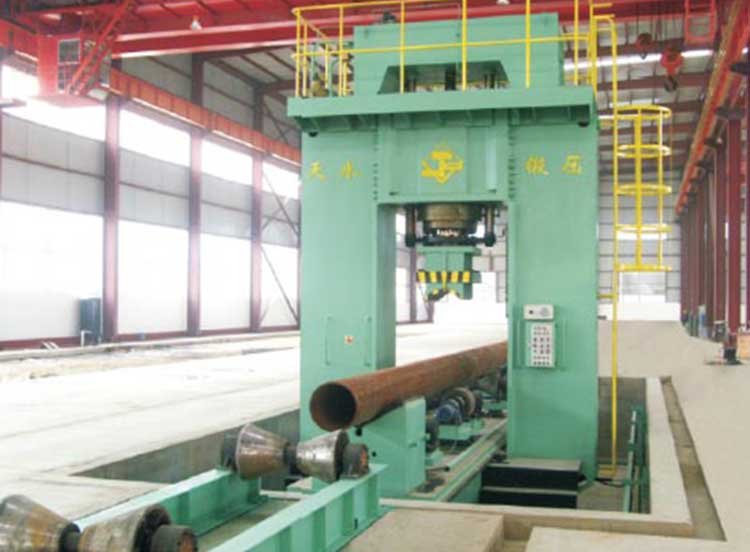

钢管矫直机

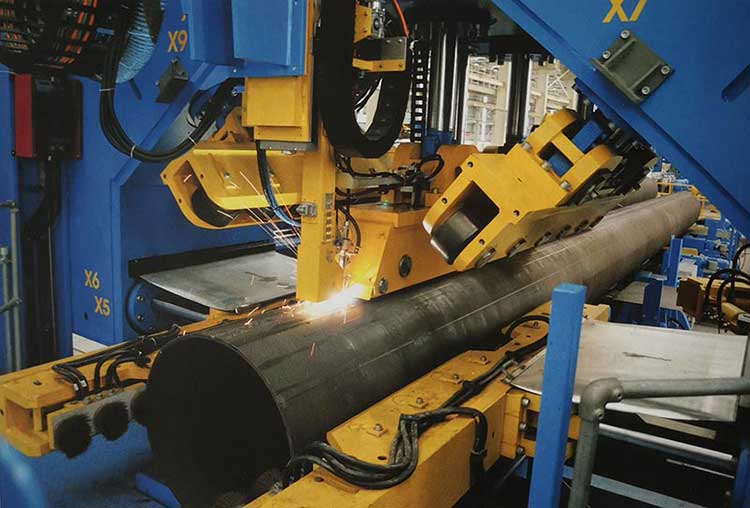

预焊机

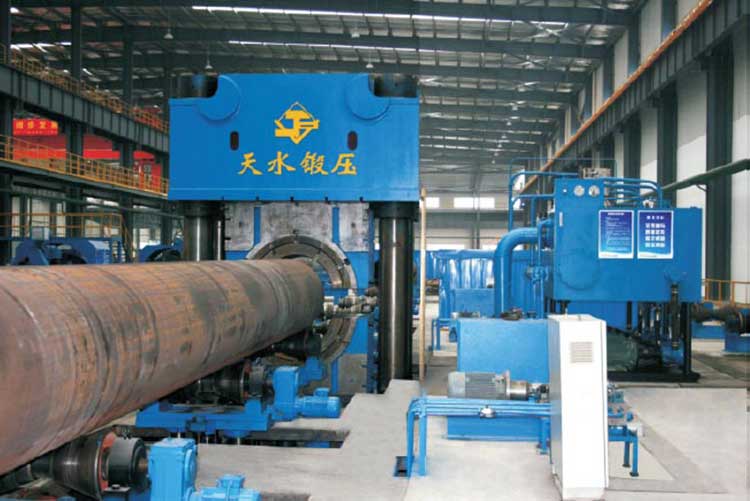

水压试验机

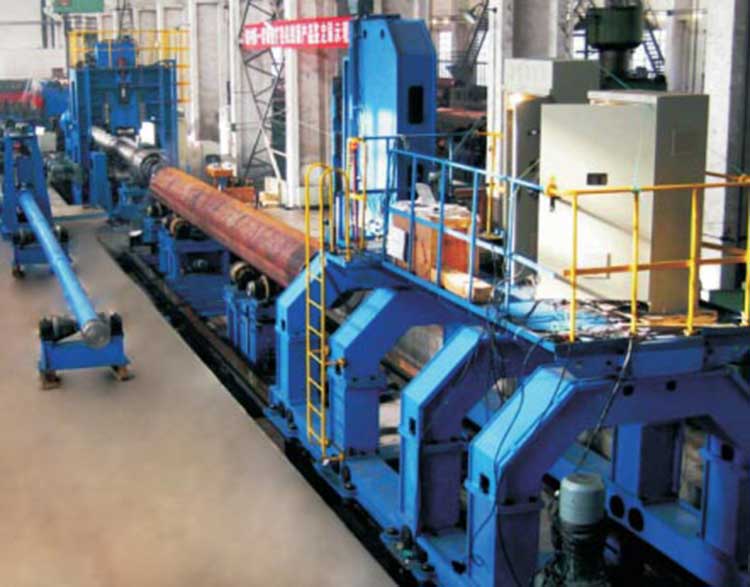

全管体扩径机

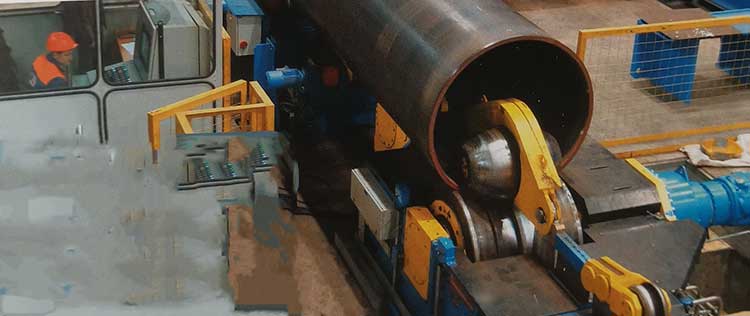

钢管整圆机

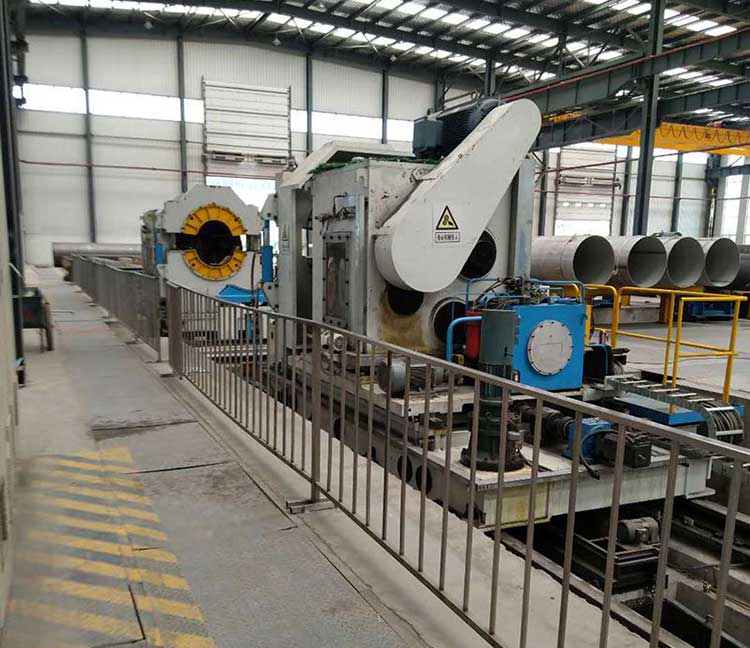

钢管平头机

RB后预弯机
